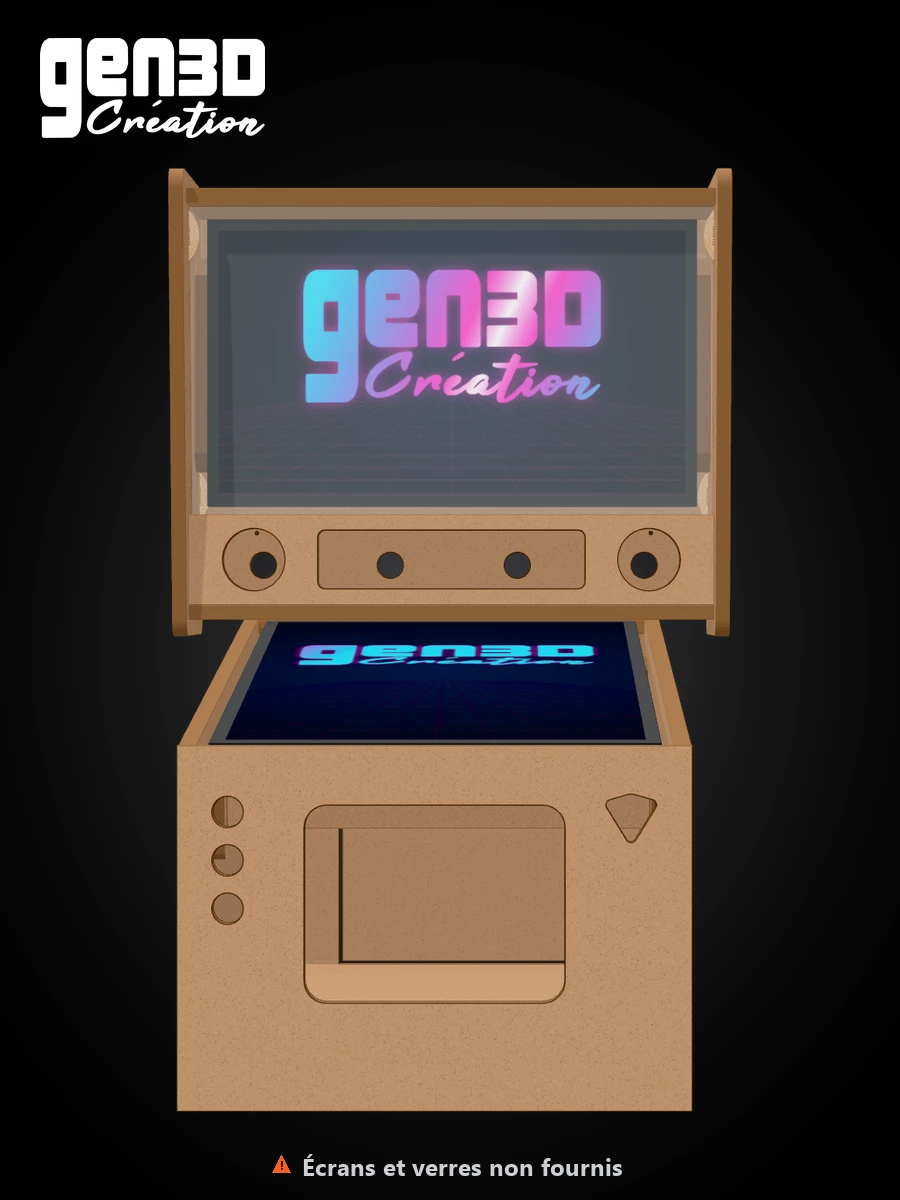

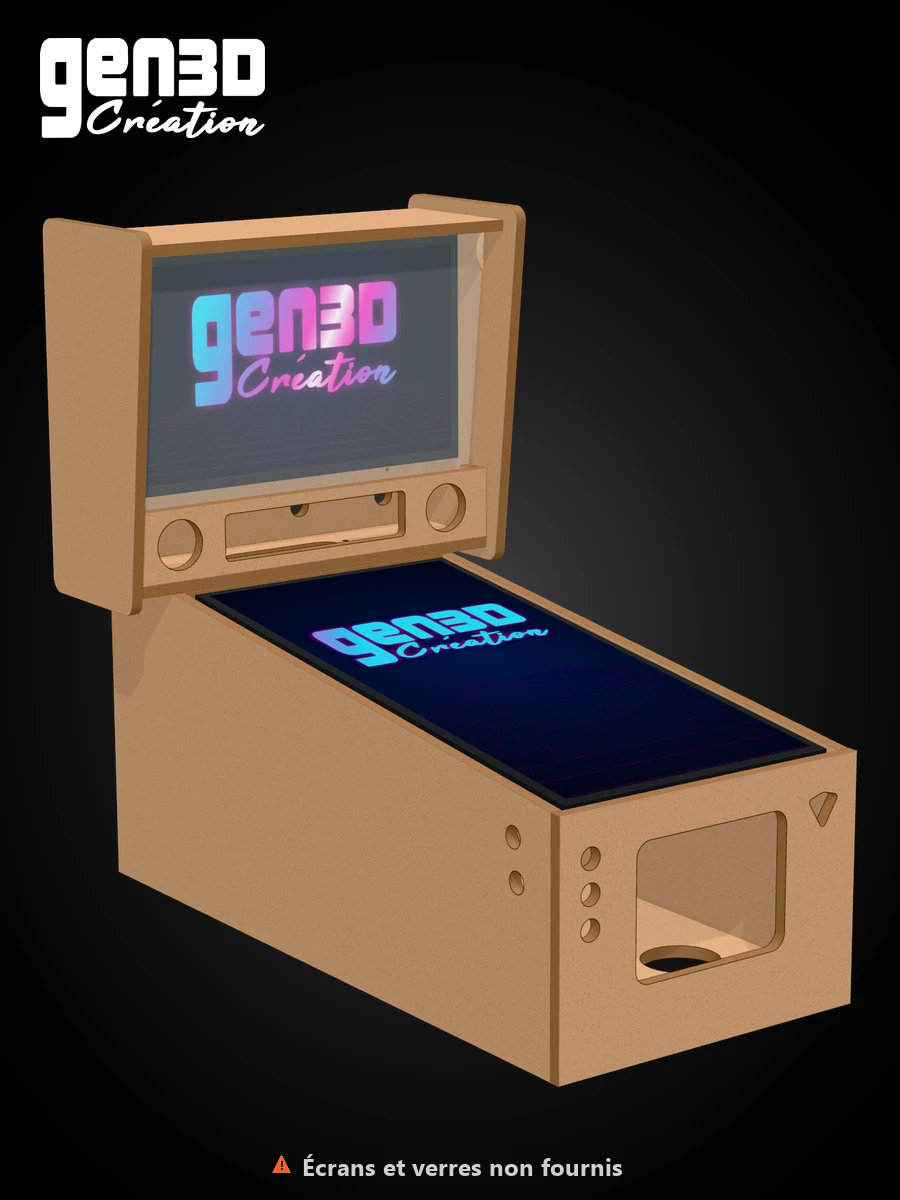

🕹️ Kit Pincab 32 Play / 24 Back – sur mesure, configurable en 3D

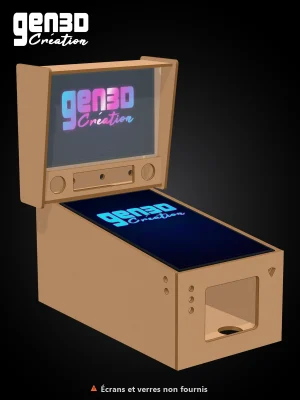

Notre kit Pincab 32/24 reprend la conception de notre Pincab Widebody, ramenée à un écran de 32 pouces en playfield et de 24 pouces au fronton. Vous le configurez en 3D autour de vos écrans, le prix se calcule en direct, puis vous l’ajoutez au panier. Toutes les pièces sont usinées en France sur notre parc de machines à commande numérique.
📦 Ce qui est fourni… et ce qui ne l’est pas

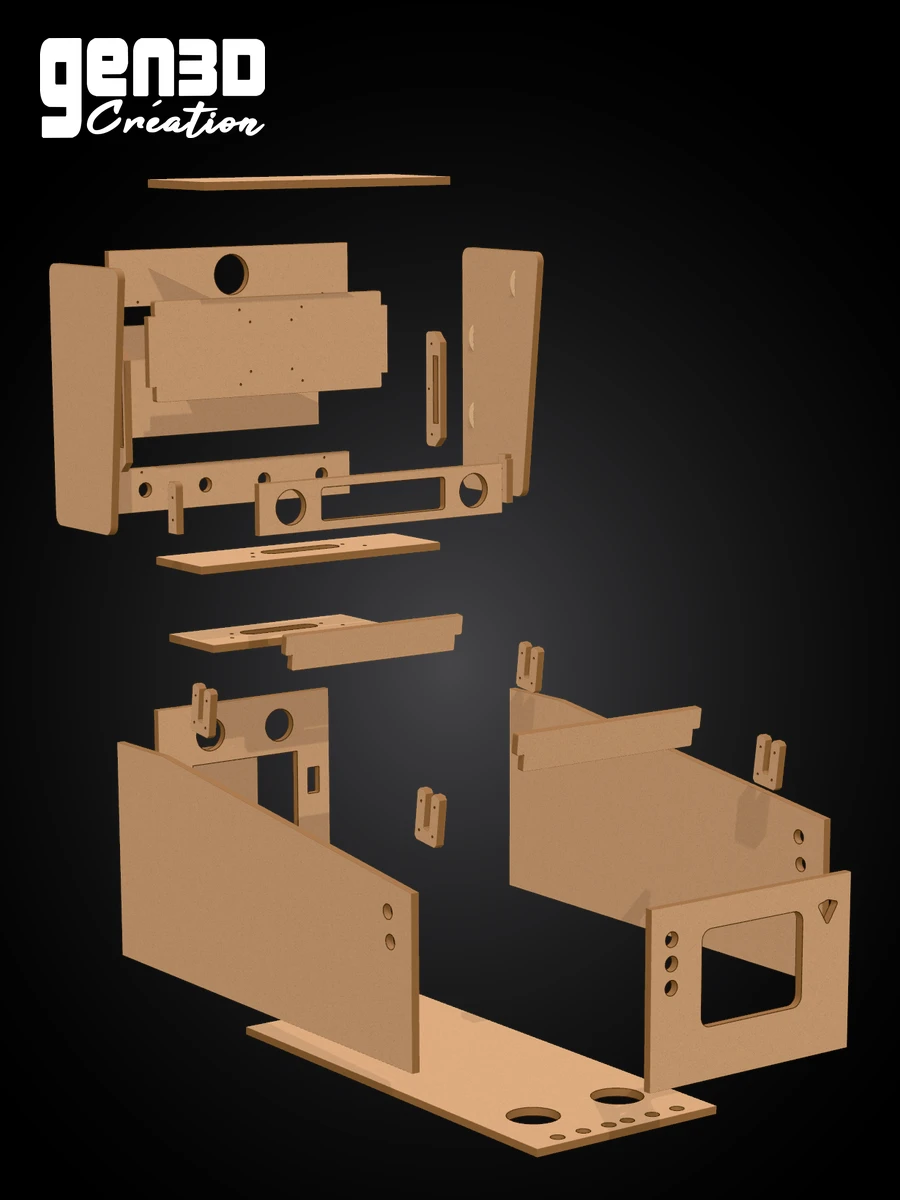

- Fourni : toutes les pièces de la caisse et du fronton (MDF 16 mm), découpées et usinées, rainures de lamelles comprises, avec les lamelles n° 20 ; les deux traverses d’écran et leurs cales, placées sous votre écran ; la porte de l’ouverture arrière, le speaker panel en bois ; le support d’écran VESA 100 et 150 du fronton ; et les options choisies.
- Non fourni : les écrans, le verre du playfield et le verre du fronton, les pieds, la porte monnayeur, les profilés T-molding, la visserie. Le configurateur vous donne les cotes de découpe des vitres : celle du fronton toujours, celle du playfield avec l’option rainurage du verre.

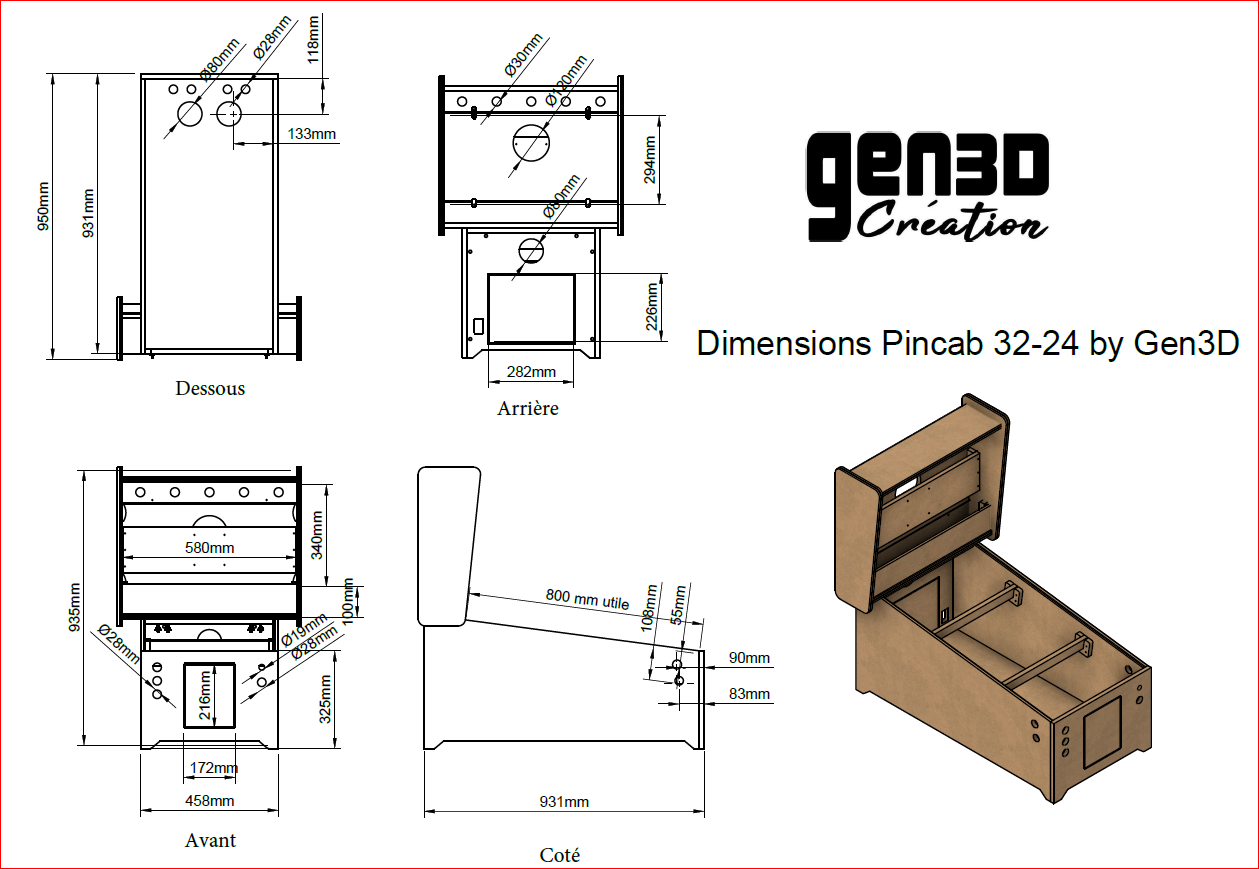

📐 Dimensions
- Les dimensions se calculent d’après vos écrans : vous saisissez les dimensions extérieures de l’écran du playfield et de celui du backglass, et le jeu à garder autour ; la caisse et le fronton se dimensionnent tout seuls, et le configurateur vérifie que chaque écran trouve sa place.
- Écran du playfield jusqu’à 436 × 836 mm, écran du backglass jusqu’à 576 × 420 mm (dimensions extérieures, avec 10 mm de jeu).
- Kit de base : 612 × 923 × 1 029 mm hors tout (largeur × hauteur × profondeur), pour un écran 32 pouces en playfield et un écran 24 pouces en backglass.

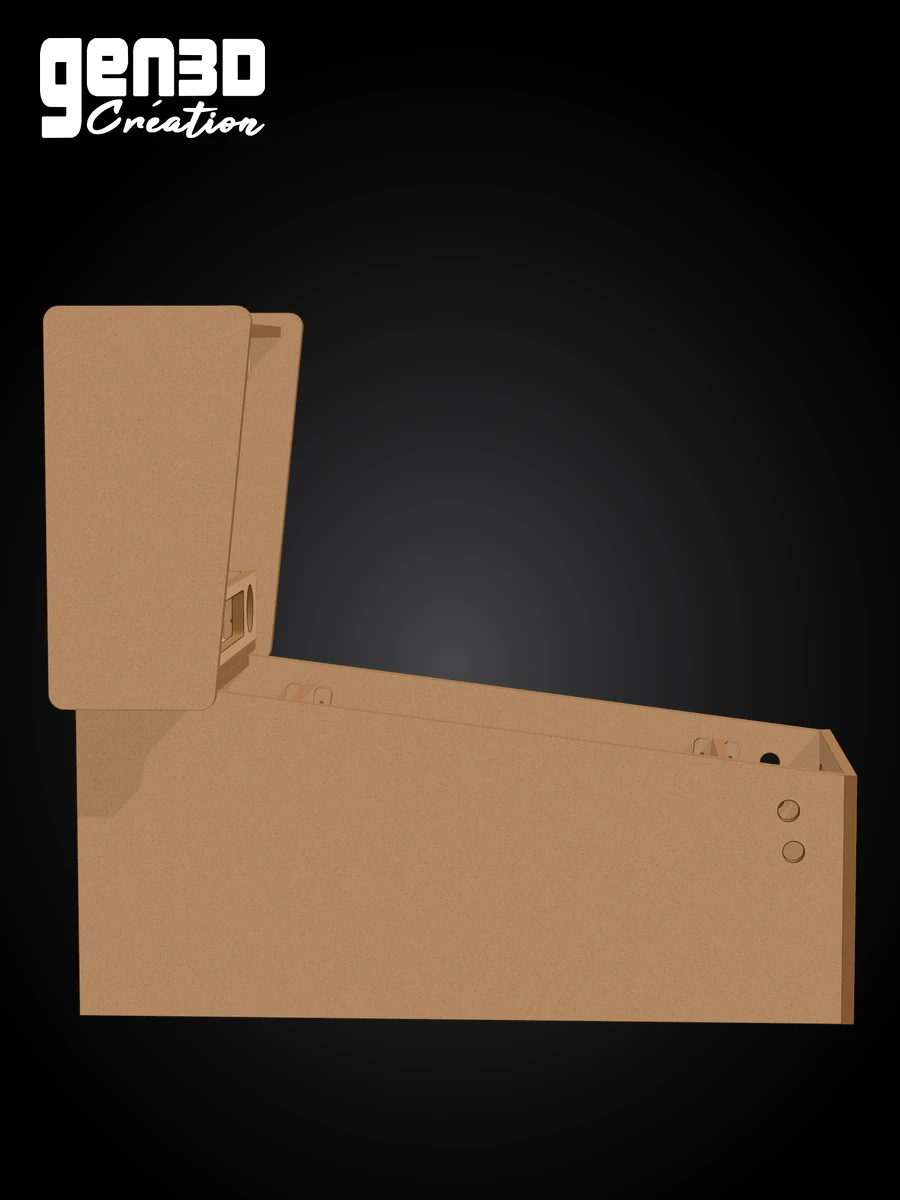

- La caisse va de 428 à 488 mm de large hors tout, avec des côtés de 963 à 1 023 mm de long ; le fronton, de 582 à 642 mm de large et de 450 à 610 mm de haut hors tout.
- Des écrans plus petits que la base ne coûtent rien de plus ; plus grands, l’agrandissement est facturé au prorata, par tranche de 10 mm.
🖥️ Ce que vous configurez

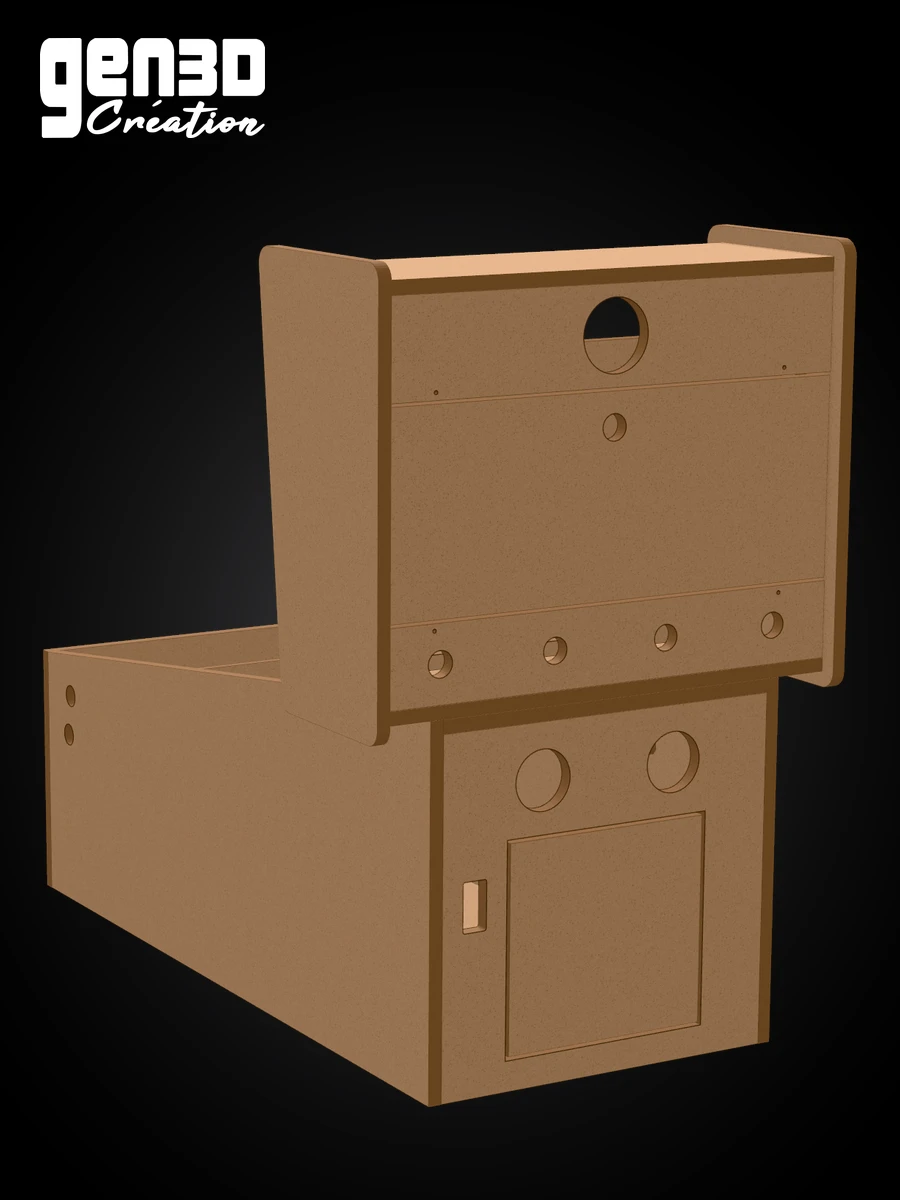

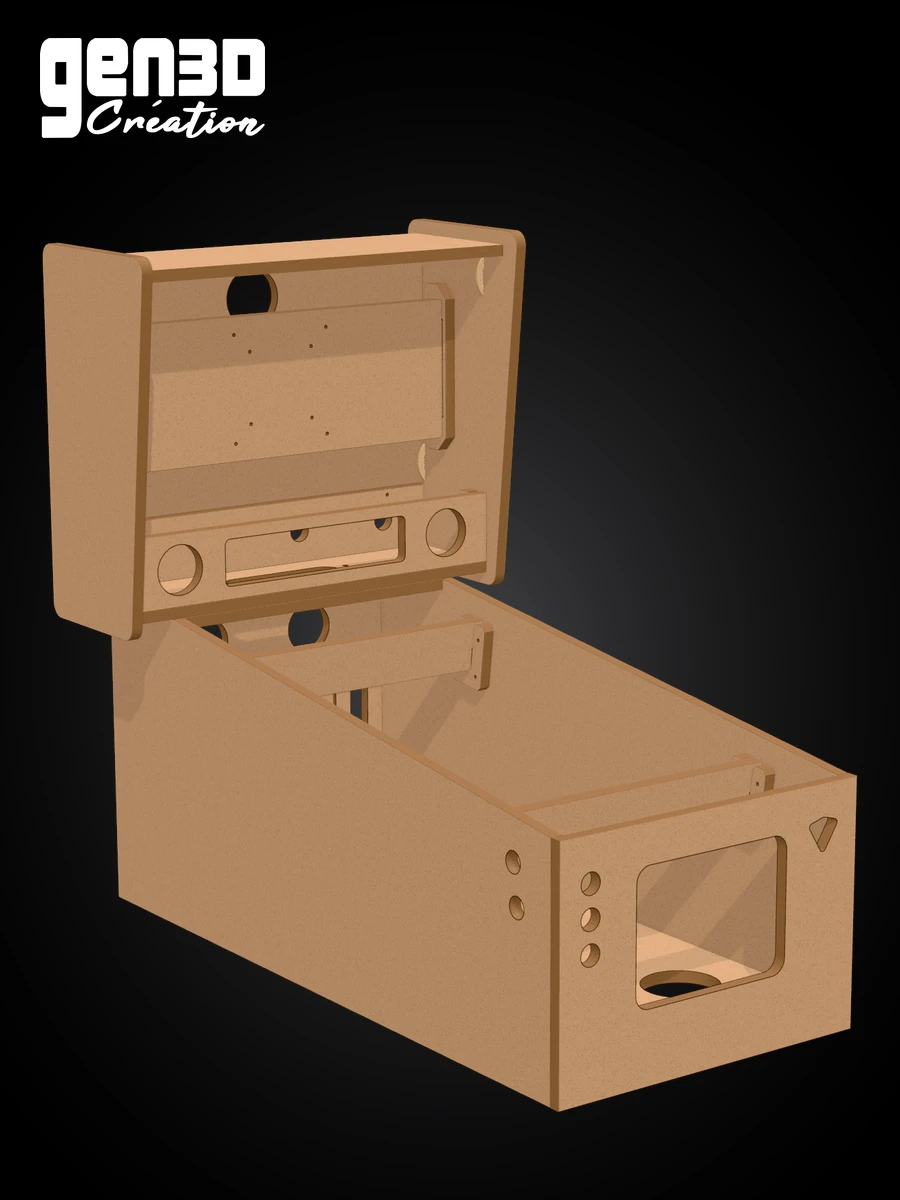

- Caisse : votre écran de playfield (la caisse suit, les deux traverses se placent sous l’écran), hauteur des traverses, découpes de ventilateurs et d’alimentation du panneau arrière, remontée du fond.
- Fond de caisse : découpes de ventilateurs (aucune, une ou deux, diamètre et position), trous d’aération et découpe pour un subwoofer.

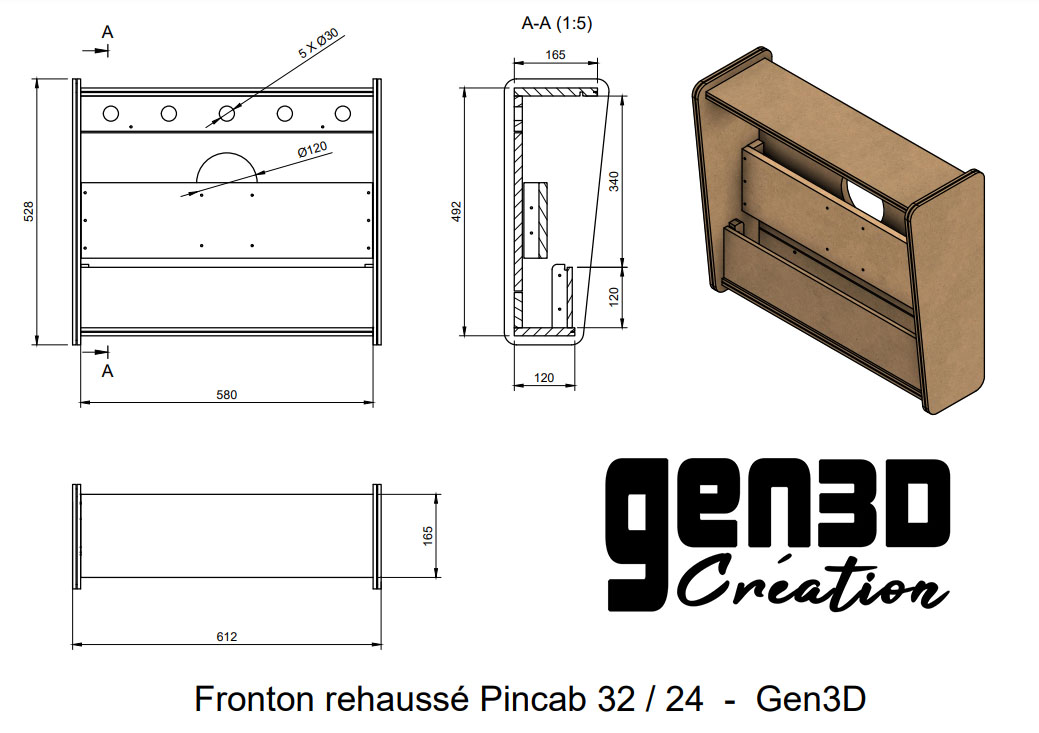

- Fronton : votre écran de backglass (le fronton suit, hauteur et profondeur ajustables) et découpes de ventilateurs de la traverse arrière.
- Porte monnayeur (offert) : découpe simple ou double à vos cotes, ou aucune.
- Tir bille et boutons (offert) : empreinte type Williams, trou rond au diamètre de votre choix, ou face avant pleine ; de zéro à cinq trous de boutons, Ø 19 à 32 mm, placés où vous voulez.
- Boutons flip et Magna (offert) : position et diamètre des deux trous de chaque côté de la caisse.
- Speaker panel (offert) : hauteur de la planche, découpe du DMD et découpes des haut-parleurs.
- Les cotes se modifient directement dans la vue 3D, et les trous se placent en les faisant glisser. À la dernière étape, un contrôle de fabrication vérifie que toutes les pièces s’assemblent.
➕ Options
- Kit colle : la colle pour monter le kit (les lamelles n° 20 sont fournies d’office).
- Speaker panel métal : une tôle d’acier thermolaquée (teinte RAL au choix) devant la planche bois, qui en reprend la fenêtre DMD et les haut-parleurs (sur devis).
- Rainurage du verre de playfield : une feuillure sur l’arête en pente des deux côtés, où vous posez votre verre.
- Rainurage T-molding : tout le tour des côtés du fronton, et/ou le haut et le bas du fronton.
- Kit de verrouillage de la porte du fronton : quatre taquets avec leurs vis et écrous.
- Kit de verrouillage de la porte arrière : quatre taquets imprimés avec leurs vis et écrous, et quatre butées à coller à l’intérieur ; on tourne ceux du haut et la porte sort.
- Vérification avec un opérateur : un opérateur Gen3D vous appelle avant la fabrication et reprend votre configuration avec vous (dimensions, découpes, options). Vous validez ensemble, puis nous fabriquons.
Les prix de chaque option s’affichent dans le configurateur.
🔗 Assemblage
Assemblage par lamelles à coller : les rainures sont fraisées en atelier, vous collez et serrez. Nous vous conseillons très fortement de monter votre kit à blanc avant d’appliquer la colle.
Notice de montage vidéo : https://www.youtube.com/watch?v=gujFe4UVA8U
🛠️ Matériel conseillé (à titre indicatif)
- Stickers sur mesure : notre partenaire Design Flip arcade.
- Les petits accessoires indispensables : c’est ici.
Les trous des pieds sont à percer par vos soins, pour vous laisser libre de la hauteur et de l’inclinaison de votre pincab.
⏱️ Délais de fabrication
Fabrication en 15 jours environ avant expédition.
📩 Contactez-nous
Questions, projets sur mesure ou besoin de conseils ? Consultez notre charte client, puis écrivez-nous à contact@gen3d.fr ou appelez-nous au 06.36.93.90.45.
Notre satisfaction est que la vôtre soit entière ! « Voir l’ensemble de nos avis clients »
