🕹️ Kit Bartop sur mesure – mélaminé noir 16 mm, configurable en 3D
Notre kit Bartop se dessine autour de votre écran, de 15 pouces à 700 mm de large. Vous le configurez en 3D (panel, façade, haut-parleurs, face arrière), le prix se calcule en direct, puis vous l’ajoutez au panier. Toutes les pièces sont usinées en France sur notre parc de machines à commande numérique.
📦 Ce qui est fourni… et ce qui ne l’est pas

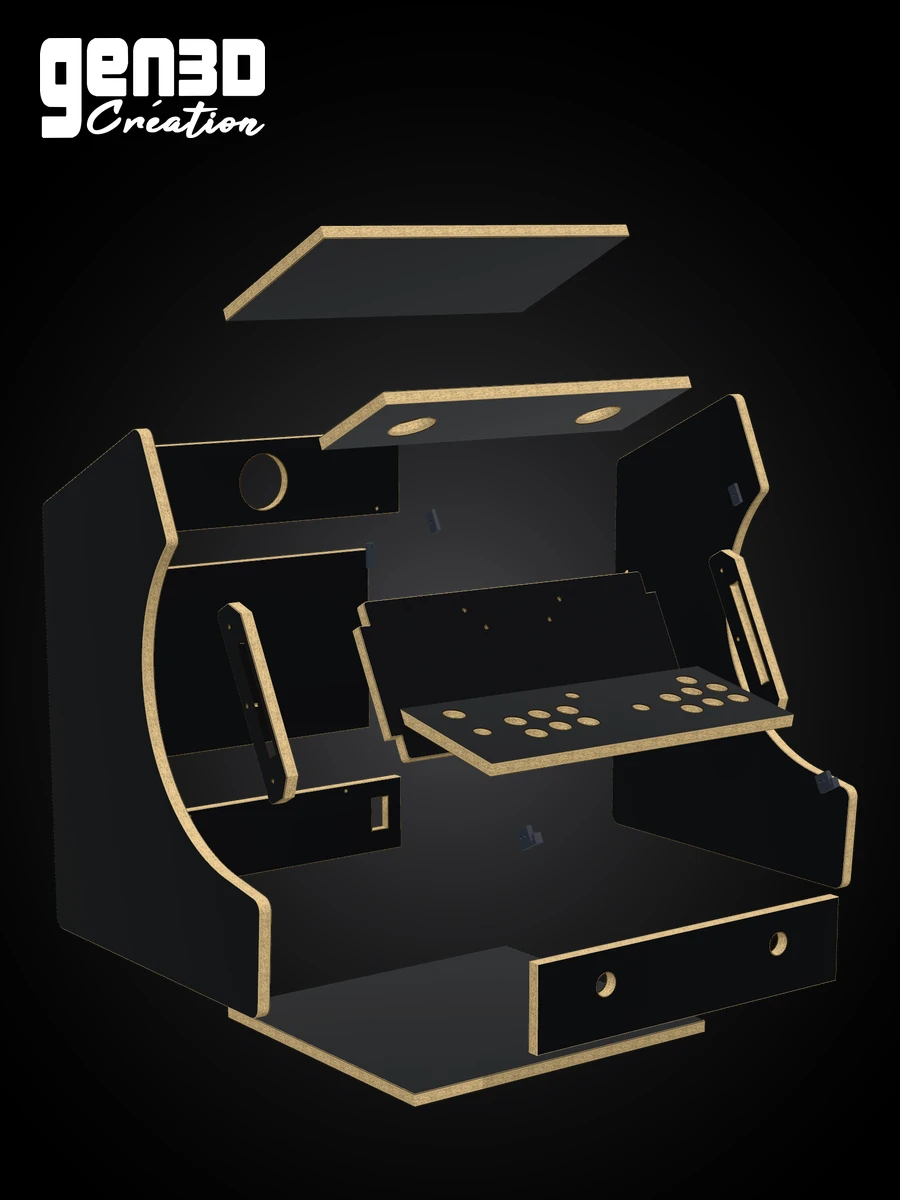

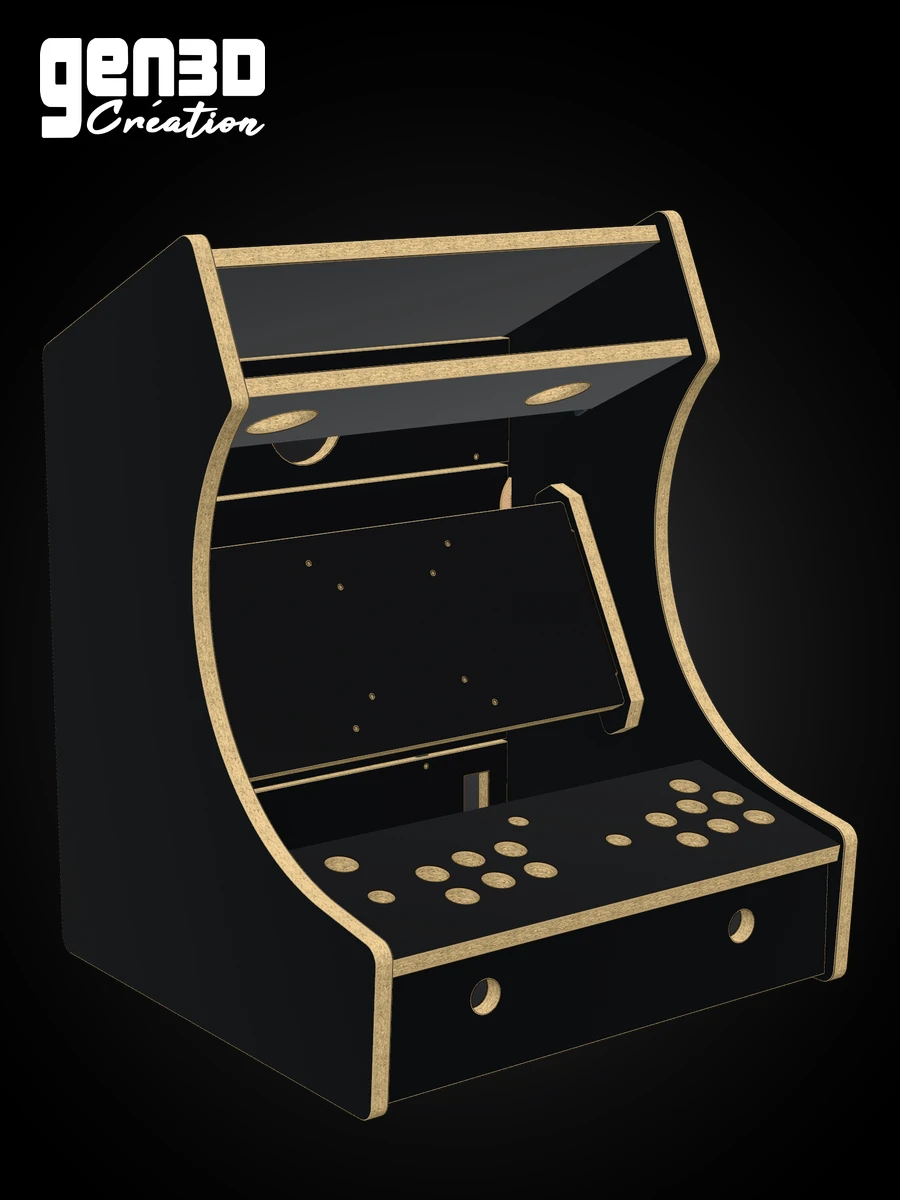

- Fourni : le caisson complet en mélaminé noir de 16 mm, découpé et usiné (côtés, fond, façade, panel, dessus, planche des haut-parleurs, traverses et porte arrière) ; les connecteurs Clamex d’assemblage (sans colle : le kit se démonte) ; notre support d’écran VESA 100 et 150 ; les petites pièces imprimées en 3D (taquets de la porte arrière, supports de la vitre) ; et les options choisies.

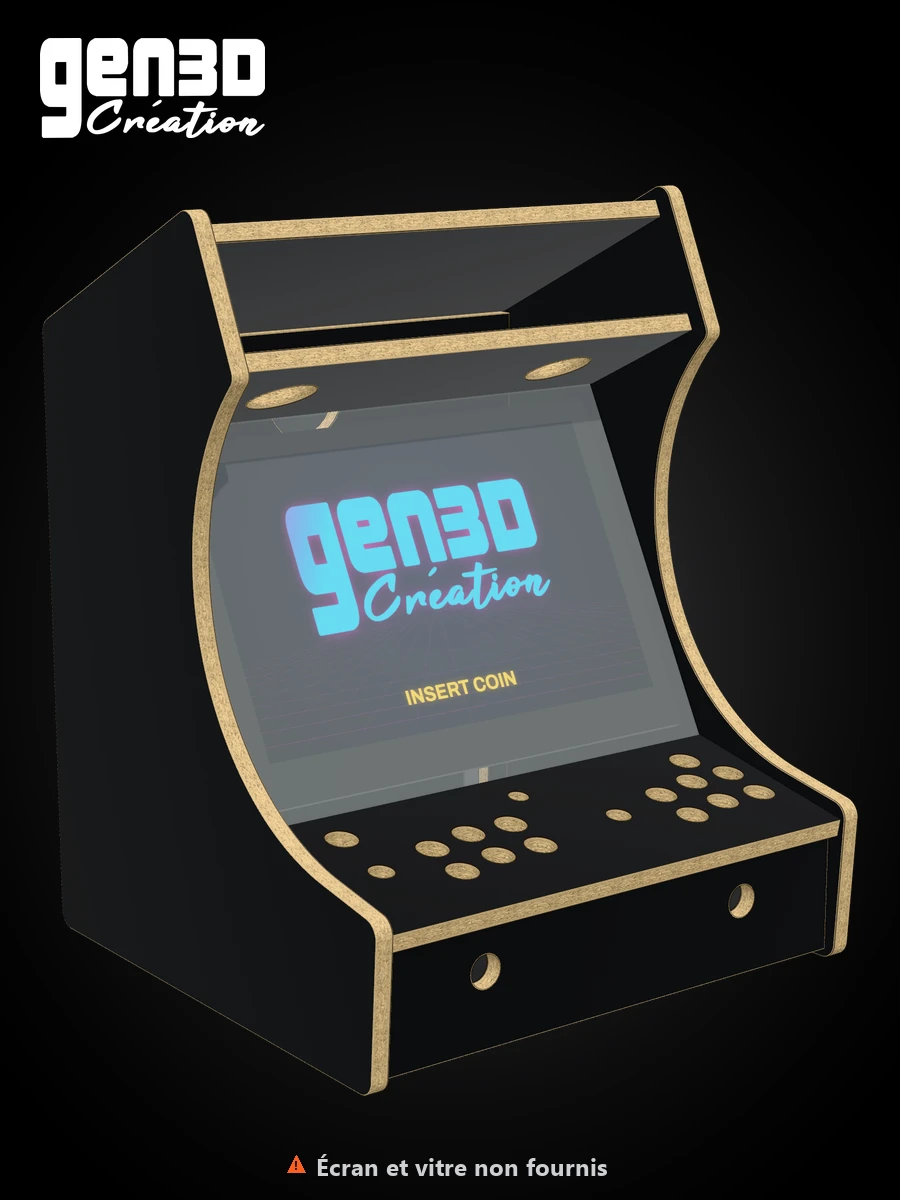

- Non fourni : l’écran, la vitre de 4 mm (sa place et ses supports sont prévus), les commandes (boutons, joysticks), les haut-parleurs, l’amplificateur et le profilé de finition (U-molding).
📐 Dimensions
- Les dimensions se calculent d’après votre écran : vous saisissez ses dimensions extérieures (cadre compris), son épaisseur et le jeu à garder autour ; le bartop se dimensionne tout seul, en largeur comme en hauteur.
- Écrans de 15 pouces à 700 mm de large ; la hauteur possible dépend de l’épaisseur de l’écran (le configurateur l’indique).
- Exemple : pour un écran de 19 pouces, 502 × 488 × 649 mm hors tout (largeur × profondeur × hauteur).
🖥️ Ce que vous configurez, directement dans la 3D
- Votre écran : tailles courantes en un clic, puis les cotes exactes de votre modèle.
- Panel joueurs : 1 ou 2 joueurs, à partir de nos dispositions ; vous glissez les trous à la souris, vous cliquez sur une cote pour la changer, et « Tous les Ø de découpe à … » règle tous les boutons d’un coup.
- Façade : boutons Start, Select, crédits… et, si vous le souhaitez, l’emplacement d’un amplificateur, que le fond peut prolonger.
- Haut-parleurs : dans le marquee, sur les côtés, ou les deux.

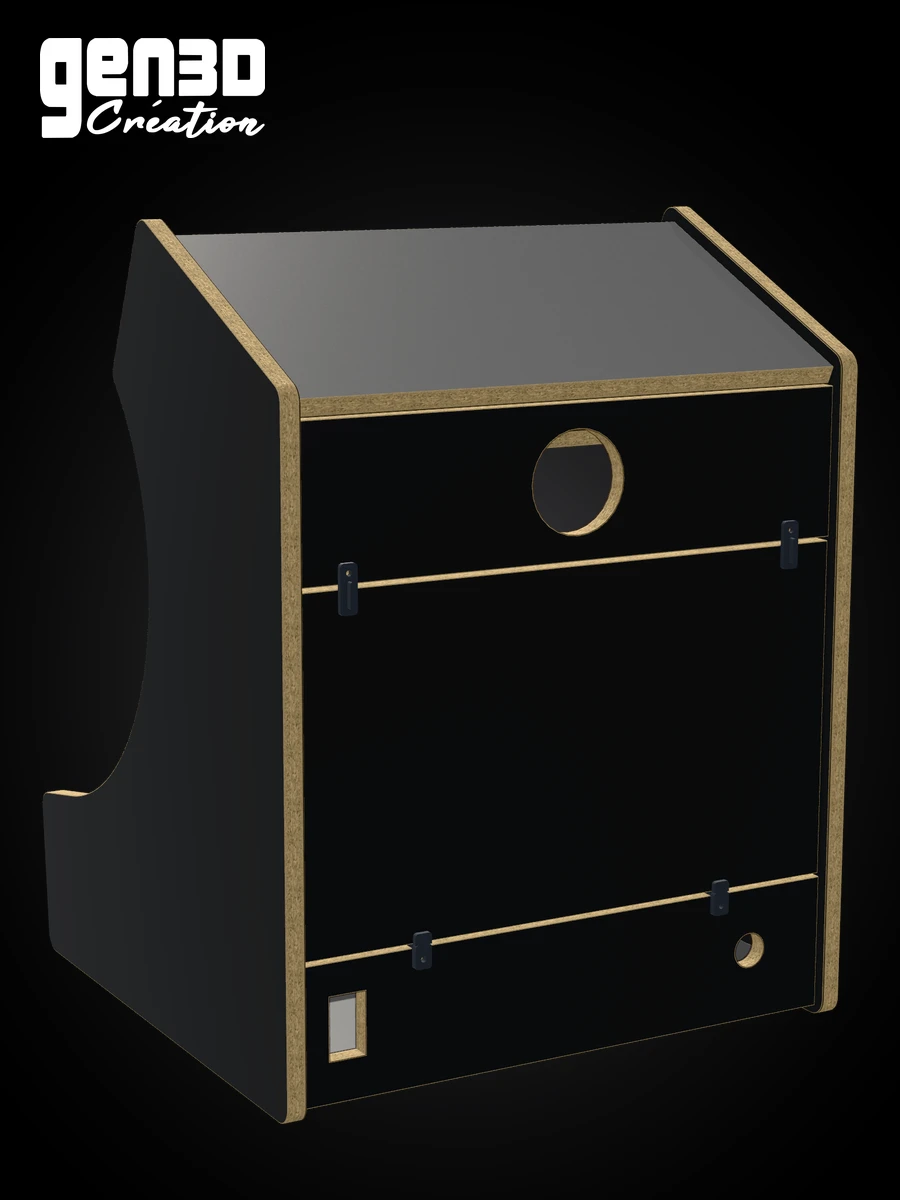

- Face arrière comme le fronton d’un flipper : traverse basse (alimentation), porte amovible sur taquets, traverse haute (un ou deux ventilateurs).
Le configurateur vérifie tout au fur et à mesure : place de l’écran, bois autour des découpes, connecteurs, et le basculement du panel avec vos commandes. Ce que vous voyez en 3D est ce que nous fabriquons.

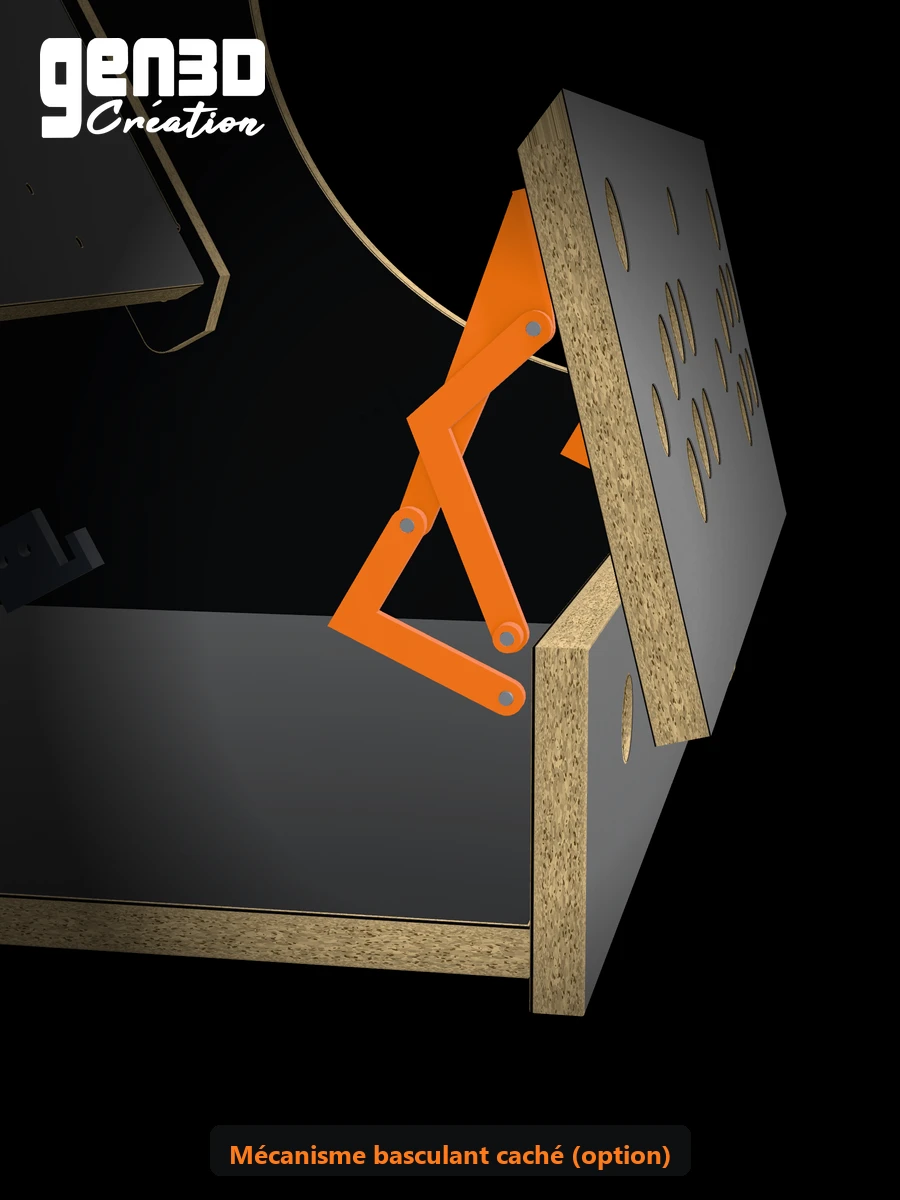

⚙️ Option : mécanisme basculant caché

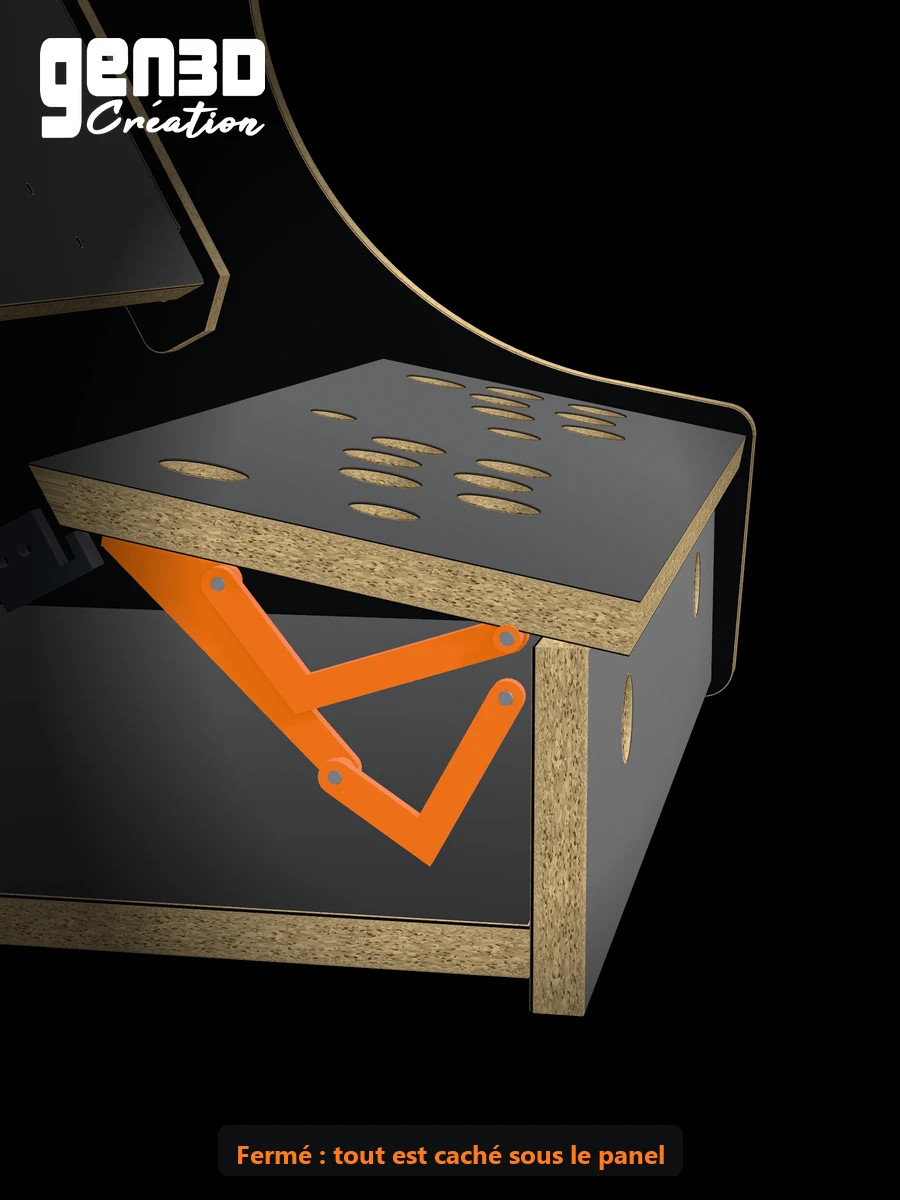

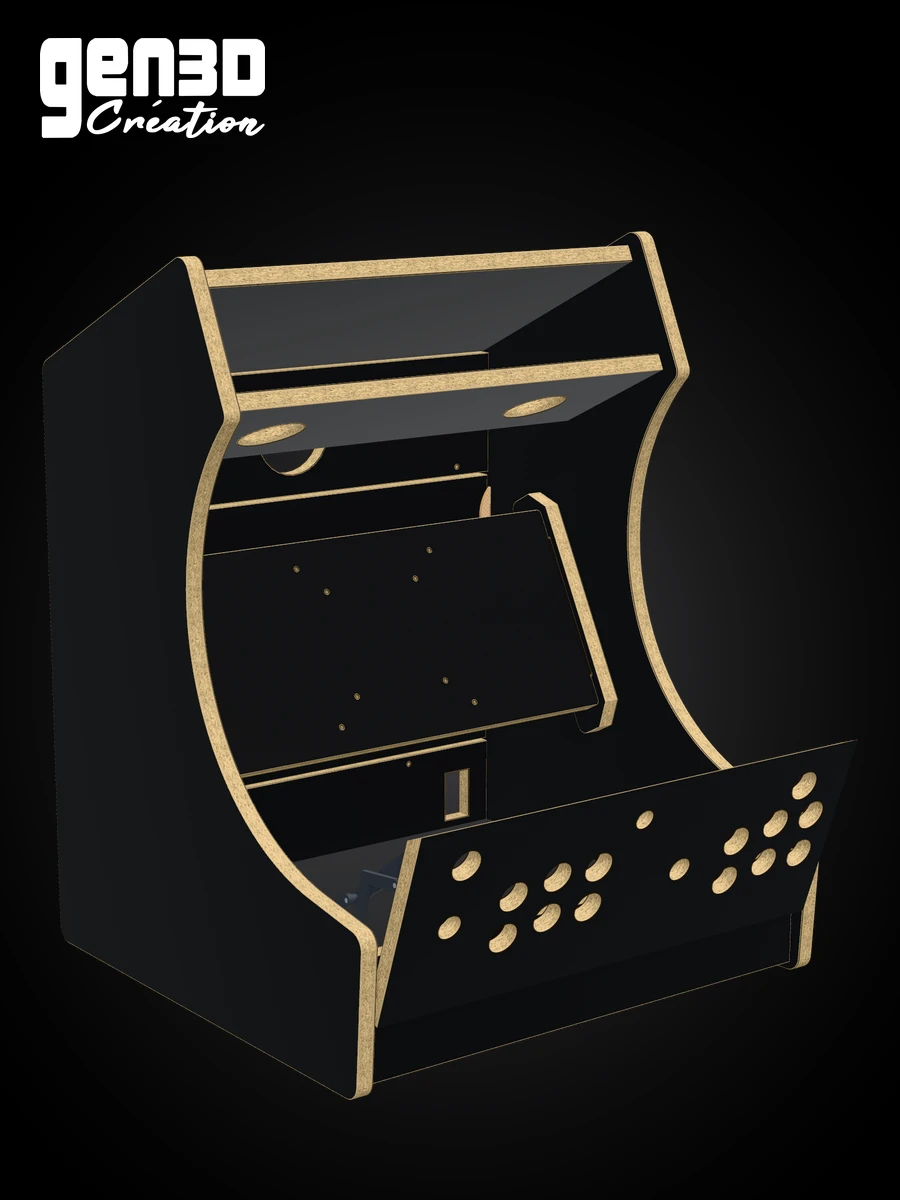

Un mécanisme invisible panel fermé : deux biellettes imprimées en 3D de chaque côté, fixées par des vis M4 dans des inserts. Le panel s’ouvre vers vous pour câbler et entretenir vos commandes, et tient seul ouvert, appuyé contre la façade. Le configurateur montre comment il se monte et comment il fonctionne. Sans l’option, le panel est livré seul : à vous de le fixer.
Autres options : plexi du marquee (5 mm, glissé dans ses rainures) et découpes de haut-parleurs sur les côtés.
✨ Finition : le U-molding conseillé
Pour habiller les chants, nous conseillons un U-molding de 16 mm (non fourni), posé sur tout le tour des deux côtés et sur les chants avant du dessus, de la planche des haut-parleurs et du panel. Le configurateur calcule la longueur à commander pour votre bartop.
Délai de fabrication : 8 à 10 jours ouvrés.
Veuillez lire notre charte avant toute commande : https://gen3d.fr/charte-client-gen3d/
Notre bureau d’étude reste à votre écoute pour toute demande particulière.
